側裝浮球開關控制水位的電路制作及注意事項

發布日期: 2016-06-24

　　在使用側裝浮球開關控制水位時，會發現這電路需要自己制作?那么問題來了，這電路應該怎么制作呢?在制作中需要注意些什么呢?下面由小編給大家分享下使用側裝浮球液位開關控制水位的電路制作，以及在安裝中需要注意的一些事項：

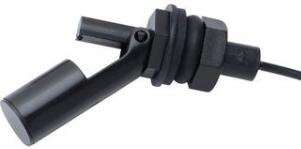

　　側裝浮球液位開關就是安裝在水箱或者油箱側面用來檢測液位高低，輸出信號的配件。

　　其制作方法和結構原理同直裝型浮球液位開關是一樣的：在密閉的金屬或塑膠管內，設計一點或多點的磁簧開關，然后將管子貫穿一個或多個，中空而內部裝有環型磁鐵的浮環，并利用固定環，控制浮球與磁簧開關在相關位置上，使浮球在一定范圍內上下浮動。

　　利用浮球內的磁鐵去吸引磁簧開關的接點，產生開與關的動作，作液位的控制或指示。側裝浮球液位開關因材質分為不銹鋼側裝浮球液位開關與塑料浮球液位開關兩種。

　　對于第一次使用側裝浮球液位開關的用戶來說，最重要需要解決的就是電路上的問題。

　　如何去實現整套電路的制作，從而起到水箱自動加水停水。而在制作過程中我們需要注意哪些呢?

　　其實電路是非常簡單的，只要我們能夠明白側裝浮球液位開關的原理，那電路上需要哪些配件是一下子就能夠知道的。

　　首先，液位開關只是起到一個信號的作用，那我們就需要知道，不能夠用其直接控制水泵，必須在中間增加一個采集信號的配件(中間繼電器等)，另外對于電壓的要求，需要增加交流接觸器。最后還有點就是對于信號收集，是需要斷開還是閉合信號，需要前期定好。最后需要注意的就是對于材質的選擇，根據溫度及酸堿度等來決定采用不銹鋼側裝浮球液位開關還是塑料浮球液位開關。
